A medida que aumenta el espesor de la placa de acero, los requisitos termodinámicos y la dinámica de fluidos de la corriente de oxígeno cambian exponencialmente. La realidad física del corte térmico dicta que llevar una configuración estándar más allá de su capacidad diseñada inevitablemente compromete el corte. La aplicación de un enfoque único para la selección de equipos da como resultado una acumulación excesiva de escoria, cortes anchos, fusión severa del borde superior y desperdicio de gases consumibles. Estas ineficiencias se traducen directamente en mayores requisitos de mecanizado secundario y retrasos operativos innecesarios.
Seleccionar el correctos soplete y la boquilla de corte requiere una evaluación sistemática del espesor del material, la capacidad de flujo de gas y el tipo de combustible. Una configuración adecuada garantiza la precisión, mantiene los estándares de seguridad y optimiza el consumo de gas. Al comprender cómo interactúan las dimensiones físicas del acero con la llama de precalentamiento y el chorro de oxígeno, los operadores pueden configurar sus sistemas de corte con gas para manejar cualquier cosa, desde láminas metálicas delgadas hasta bloques de acero masivos sin sacrificar la calidad.
El diámetro del orificio no es negociable: el tamaño del orificio de corte del oxígeno debe escalar directamente con el espesor de la placa para mantener la velocidad correcta del chorro de oxígeno para una evacuación efectiva de la escoria.
La capacidad de flujo dicta la selección del soplete: Los sopletes de corte de alta resistencia con pasajes de gas internos más grandes son obligatorios para placas que excedan los 100 mm (4 pulgadas) para evitar la falta de flujo.
Diseño de boquillas impulsadas por gas combustible: La elección entre acetileno (boquillas de una pieza) y combustibles alternativos como propano o gas natural (boquillas de dos piezas) altera fundamentalmente los tiempos de precalentamiento y la selección de equipos para placas gruesas.
Los cortes en ángulo aumentan el espesor efectivo: al biselar, la ruta de corte es más larga que el espesor nominal de la placa, lo que requiere un aumento correspondiente en el tamaño de la boquilla de corte.
Escalas de seguridad con espesor: Cortar materiales más gruesos aumenta el riesgo de contratiempos sostenidos; El equipo debe estar clasificado para las presiones y volúmenes de gas específicos requeridos.
El corte térmico se basa en elevar el acero al carbono hasta su temperatura de ignición, aproximadamente 870 °C (1600 °F). A esta temperatura, el acero se oxida rápidamente cuando se expone a una corriente de oxígeno puro. Lograr y mantener esta temperatura localizada se vuelve significativamente más difícil a medida que aumenta el espesor de la placa. Las placas más gruesas actúan como enormes disipadores de calor, extrayendo rápidamente energía térmica de la zona de corte y disipándola por todo el metal circundante.
Para contrarrestar esta rápida pérdida de calor, los operadores deben utilizar equipos con mayores capacidades de precalentamiento. Iniciar y mantener la reacción exotérmica en una placa de 150 mm requiere una entrada térmica masiva y sostenida en comparación con una placa de 10 mm. Si la llama de precalentamiento es demasiado grande para placas delgadas, el exceso de calor provoca graves redondeos y distorsiones en el borde superior. Si el precalentamiento es insuficiente para placas gruesas, el corte frecuentemente fallará, ya que el acero cae por debajo de su temperatura de ignición antes de que el chorro de oxígeno pueda penetrar completamente el material.
La corriente de oxígeno de corte cumple dos funciones: oxida químicamente el acero calentado y físicamente sopla la escoria fundida resultante a través de la ranura. A medida que el oxígeno reacciona con el hierro, genera calor adicional que sostiene el proceso en toda la profundidad del corte. Mantener la coherencia de este chorro de oxígeno es primordial para un corte limpio y recto.
El aumento del espesor de la placa exige un mayor volumen de oxígeno administrado a una presión específica para mantener la coherencia del chorro hasta el fondo del corte. Si el chorro pierde su forma o velocidad prematuramente, la escoria se congelará cerca del borde inferior, creando una escoria sucia y difícil de eliminar. La dinámica de fluidos de la corriente de oxígeno debe permanecer laminar. La introducción de una presión excesiva a través de un pequeño orificio crea turbulencias que dispersan el chorro y destruyen el perfil vertical de la ranura.
Realizar cortes en bisel introduce un cambio geométrico significativo en el proceso de corte. Al cortar en ángulo, la distancia real que debe recorrer el chorro de oxígeno a través del metal aumenta sustancialmente en comparación con un corte vertical recto. Los operadores deben tener en cuenta esta mayor distancia para mantener la calidad del corte y la penetración.
La realidad matemática del biselado es sencilla. La aplicación de un bisel de 45 grados sobre una placa de 50 mm aumenta el espesor efectivo que debe penetrar el chorro a más de 70 mm. La regla general estándar en el campo requiere ajustar el tamaño del equipo y la configuración del flujo de gas en función de este espesor angulado efectivo en lugar del espesor nominal de la placa vertical. No aumentar el tamaño del equipo para biseles pesados da como resultado una penetración incompleta y una acumulación severa de escoria en el borde inferior.
No todos los sopletes están fabricados para manejar los volúmenes extremos de gas necesarios para el procesamiento de planchas pesadas. Los equipos generalmente se clasifican en clasificaciones de servicio estándar, servicio mediano y servicio pesado según los diámetros internos del tubo y los coeficientes de flujo de la válvula (Cv). Estas dimensiones internas dictan el volumen máximo de gas que la herramienta puede entregar sin causar un cuello de botella restrictivo.
Existe un umbral alrededor de la marca de 75 a 100 mm (3 a 4 pulgadas). Más allá de este espesor, los sopletes estándar y de servicio mediano comienzan a experimentar falta de gas. Los conductos internos simplemente no pueden hacer fluir suficiente oxígeno para mantener la velocidad del chorro requerida en la salida de la boquilla. Esta inanición provoca graves caídas de presión, llamas inestables y pérdidas de corte inevitables. Para aplicaciones de placas pesadas, la actualización a un de alta resistencia soplete de corte con tubos de gas agrandados es un requisito operativo estricto.
El método mediante el cual se mezclan el oxígeno y el gas combustible dentro del equipo juega un papel importante en el rendimiento y la seguridad, especialmente a caudales elevados. Los mezcladores de igual presión (presión positiva) requieren que tanto el oxígeno como el gas combustible ingresen a la cámara de mezcla aproximadamente a la misma presión. Estos son muy eficaces cuando se dispone fácilmente de gas combustible a alta presión en cilindros o tanques a granel.
Los mezcladores de inyector (baja presión) utilizan la corriente de oxígeno de alta velocidad para crear un efecto venturi, empujando físicamente el gas combustible hacia la cámara de mezcla. Este mecanismo es necesario cuando se utilizan fuentes de combustible de baja presión, como líneas de gas natural. Cuando se escala hasta los enormes volúmenes de gas necesarios para cortar secciones que superan los 150 mm, los mezcladores de inyectores a menudo proporcionan una estabilidad y seguridad de llama superiores, ya que evitan activamente que el oxígeno a alta presión regrese a la línea de combustible durante operaciones pesadas.
La geometría física de la herramienta afecta directamente la ergonomía del operador y el control de corte. Los ángulos de cabeza comunes incluyen configuraciones de 90 grados, 75 grados y rectas. La elección del ángulo depende completamente de la posición de corte y del entorno físico de la pieza de trabajo.
Cuando se trata del calor radiante extremo generado por el corte de placas gruesas, es fundamental mantener una distancia de separación constante. Un cabezal de 90 grados o 75 grados permite al operador descansar cómodamente las manos o una rueda guía sobre la superficie de la placa mientras mantiene el cuerpo alejado de la zona de calor directo. Las configuraciones rectas están reservadas principalmente para configuraciones mecanizadas o escenarios específicos de corte de chatarra donde el operador debe llegar profundamente a espacios reducidos.
Las tablas de consejos del fabricante se basan en una estricta ingeniería de dinámica de fluidos. Los orificios de corte de oxígeno más grandes permiten que pasen mayores caudales a través del orificio sin requerir presiones turbulentas excesivas. El objetivo es entregar un volumen masivo de oxígeno en una columna uniforme y coherente.
El uso de un orificio pequeño a alta presión en un intento de cortar acero grueso da como resultado un chorro altamente turbulento. Esta turbulencia crea una hendidura en forma de campana, donde el corte se ensancha de manera impredecible debajo de la superficie y, a menudo, no logra eliminar la escoria en el fondo. Por el contrario, el uso de un orificio grande a baja presión sobre material delgado da como resultado una velocidad insuficiente para expulsar el metal fundido, lo que hace que la escoria simplemente se vuelva a fusionar detrás del corte. Hacer coincidir el diámetro del orificio con el espesor exacto de la placa es la única forma de garantizar el equilibrio correcto entre volumen y velocidad.

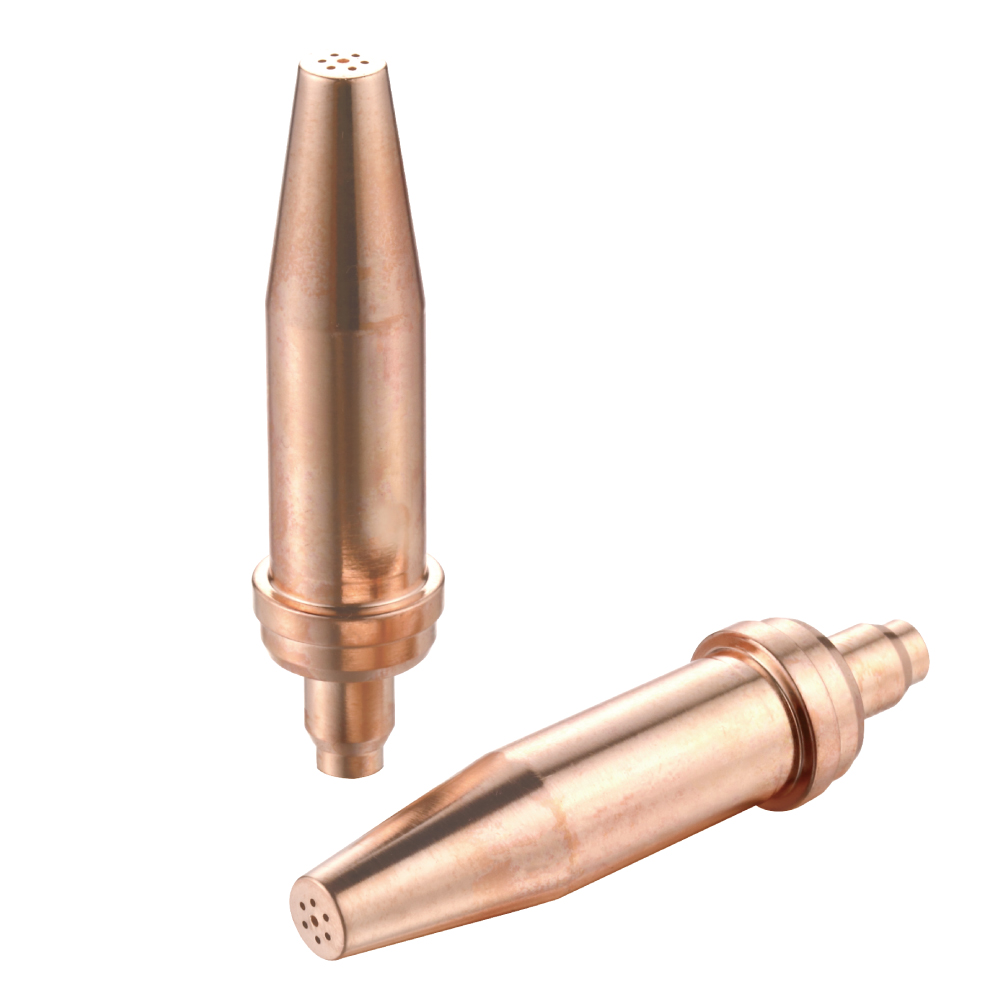

La construcción física de la punta consumible debe coincidir con las características de combustión específicas del gas combustible que se utiliza. La industria se basa en dos diseños distintos para dar cabida a estas diferencias de forma segura y eficiente.
Tipo de boquilla | Construcción | Compatibilidad con gas combustible | Justificación del diseño |
|---|---|---|---|
Una pieza | Cobre macizo con orificios perforados con precisión. | Acetileno | El acetileno tiene una velocidad de combustión extremadamente rápida. La cara plana de un diseño de una sola pieza evita que la llama vuelva a arder dentro de la punta. |
De dos piezas | Estría interior de latón/cobre con carcasa exterior de cobre. | Propano, Gas Natural, Propileno | Los combustibles alternativos se queman mucho más lentamente. El diseño empotrado ancla la llama, evitando que el oxígeno de alta velocidad apague la llama de precalentamiento. |
Seleccionar el tipo de construcción incorrecto para su gas combustible resultará en constantes explosiones de llamas o peligrosos incendios sostenidos. Una boquilla de corte debe diseñarse específicamente para la termodinámica del gas que fluye a través de ella.
La elección del gas combustible dicta el tiempo de precalentamiento, el equipo específico requerido y la eficiencia general de la operación. El acetileno proporciona la temperatura de llama más alta, lo que lo hace excepcional para un precalentamiento rápido en placas de delgadas a medianas. Sin embargo, su menor liberación total de calor (BTU) lo hace menos efectivo para penetrar los enormes disipadores de calor de placas extremadamente gruesas.
Los combustibles alternativos como el propano y el gas natural ofrecen una mayor liberación total de calor, proporcionando la energía térmica sostenida necesaria para mantener las placas gruesas a la temperatura de ignición. Para espesores extremos que van desde 150 mm hasta más de 300 mm, a menudo se utilizan alternativas de combustible de hidrocarburos líquidos, como sistemas de gasolina/oxicombustible. La vaporización de combustible líquido ofrece una densidad de energía localizada superior en comparación con los combustibles gaseosos estándar, impulsando un calor intenso profundamente en el corte y evitando que el corte se apague.
Los operadores deben tener en cuenta el aumento exponencial del consumo de oxígeno a medida que aumentan el espesor de la placa y el tamaño del orificio. Cortar una placa de 100 mm no solo utiliza el doble de oxígeno que una placa de 50 mm; el volumen requerido aumenta dramáticamente para mantener la coherencia del chorro y la velocidad de evacuación de escoria necesarias a lo largo de la distancia vertical más larga.
Comprender estas tasas de consumo es vital para calcular los gastos operativos de un proyecto. Si bien el uso de una punta más grande consume más gas por minuto, a menudo completa el corte significativamente más rápido y de manera más limpia que una punta de tamaño más pequeño que atraviesa el material. El ahorro de tiempo y mano de obra obtenido al utilizar el tamaño de punta más grande y correcto casi siempre compensa el aumento de los costos de gas consumible y, al mismo tiempo, reduce la necesidad de rectificado posterior al corte.
Existe una relación directa e inversa entre la velocidad de desplazamiento y el espesor de la placa. A medida que el material se vuelve más grueso, el operador debe reducir la velocidad para permitir que el chorro de oxígeno tenga tiempo suficiente para oxidar el acero y limpiar la ranura profunda. Al aumentar demasiado la velocidad de desplazamiento en placas gruesas, el chorro de corte se arrastra hacia atrás y finalmente no logra penetrar el borde inferior.
Para optimizar la velocidad sin sacrificar la calidad en materiales más gruesos, los operadores pueden utilizar puntas divergentes de alta velocidad. Estos consumibles especializados cuentan con un cono interno que expande el chorro de oxígeno y lo acelera a velocidades supersónicas. Este avanzado diseño fluidodinámico mejora tanto la calidad del corte como la velocidad máxima de desplazamiento en placas pesadas en comparación con los diseños de orificio cilíndrico estándar.
Las operaciones de gran volumen y alta presión sobre placas gruesas aumentan significativamente la gravedad y la frecuencia de los incendios. Al perforar placas pesadas o encontrar inclusiones internas, la escoria fundida puede regresar fácilmente a los orificios de la punta. En escenarios de alto flujo, esta interrupción puede obligar a que los gases mezclados se enciendan dentro del equipo.
Para mitigar este riesgo, son obligatorios supresores de retroceso de llama de alto flujo y válvulas de retención de alta resistencia. Los supresores estándar a menudo restringen el flujo de gas, lo que provoca los mismos problemas de inanición que los operadores intentan evitar. Por lo tanto, el equipo de seguridad debe estar clasificado explícitamente para los altos volúmenes de flujo que exigen las operaciones con placas pesadas, garantizando la protección sin comprometer el rendimiento.
Las operaciones manuales sobre placas gruesas suponen un alto coste físico para el operador. El intenso calor radiante, combinado con las velocidades de desplazamiento extremadamente lentas requeridas para el acero grueso, dificulta mantener una mano firme y una distancia de separación constante en cortes largos. La fatiga se traduce directamente en una mala calidad de corte, ranuras y pérdida de penetración.
Al procesar placas de más de 75 mm de espesor en distancias largas, la transición de herramientas manuales a soluciones mecanizadas resulta muy ventajosa. La utilización de un tractor mecanizado de línea recta o una configuración de oxicorte CNC elimina el elemento humano de la fatiga. Estos sistemas mantienen una velocidad de desplazamiento y una distancia de separación perfectamente constantes, lo que garantiza un corte suave y de alta calidad y, al mismo tiempo, mantiene al operador alejado de la zona térmica intensa.
El corte exitoso de gas es un ejercicio de dinámica de fluidos y termodinámica aplicada. El equipo debe entregar el volumen de gas necesario y los consumibles deben moldear ese volumen para que coincida perfectamente con las dimensiones físicas de la placa de acero. Ignorar estas realidades físicas conduce a mala calidad, desperdicio de recursos y condiciones laborales inseguras.
Para garantizar resultados óptimos, siga estos siguientes pasos:
Audite el espesor máximo de la placa que desea procesar, teniendo en cuenta el aumento del espesor efectivo de cualquier ángulo de bisel.
Seleccione el gas combustible termodinámicamente más apropiado para ese espesor específico.
Elija el tipo y tamaño de punta correspondiente según las tablas de ingeniería del fabricante.
Verifique que el equipo elegido posea la capacidad de flujo interno para soportar los volúmenes de gas requeridos sin morir de hambre.
Realice cortes de prueba en material de desecho del mismo espesor para ajustar la intensidad del precalentamiento y las velocidades de desplazamiento antes de comprometerse con la pieza de trabajo final.
R: Debe consultar la tabla de consejos específica del fabricante del equipo. Haga coincidir el espesor exacto de la placa de acero con la tabla para asegurarse de seleccionar el diámetro correcto del orificio de oxígeno. Esto garantiza el volumen de flujo de gas y la velocidad del chorro adecuados necesarios para cortar limpiamente el material y evacuar la escoria.
R: No. El equipo estándar carece del diámetro interno del tubo necesario para hacer fluir el enorme volumen de oxígeno necesario para las placas de 100 mm. Intentar esto provoca falta de flujo, caídas de presión y fallas en el corte. Para placas gruesas es obligatorio contar con equipos pesados con conductos internos de gas más grandes.
R: El uso de una punta de gran tamaño desperdicia cantidades significativas de oxígeno y gas combustible. El precalentamiento excesivo provoca una grave fusión y redondeo del borde superior, mientras que el chorro de oxígeno de gran tamaño crea una ranura mucho más amplia de lo necesario, lo que reduce la precisión general y aumenta el tiempo de limpieza secundaria.
R: El propano y el gas natural tienen velocidades de combustión mucho más lentas en comparación con el acetileno. El diseño de dos piezas presenta una ranura interior empotrada que crea una copa protectora. Esto fija la llama de combustión más lenta, evitando que la corriente de oxígeno de corte de alta velocidad apague la llama de precalentamiento durante la operación.
R: No. Una presión excesiva fuerza demasiado gas a través del orificio, creando una turbulencia severa en el chorro. Esta turbulencia destruye la forma coherente de la corriente de oxígeno, lo que reduce la calidad del corte, ensancha el corte de manera impredecible y, de hecho, dificulta la capacidad del chorro para evacuar la escoria del fondo del corte.
R: Los mezcladores de igual presión requieren que tanto oxígeno como gas combustible entren a presiones positivas similares. Los mezcladores de inyector utilizan la corriente de oxígeno de alta velocidad para crear un efecto venturi, incorporando gas combustible a baja presión a la mezcla. Los inyectores son más seguros y estables cuando se utilizan fuentes de combustible de baja presión como el gas natural.
R: Los cortes en ángulo aumentan la distancia real que debe recorrer el chorro de oxígeno a través del metal. Un bisel de 45 grados en una placa de 50 mm hace que el espesor efectivo sea superior a 70 mm. Los operadores deben dimensionar su equipo y ajustar los caudales en función de esta trayectoria diagonal más larga, no del espesor de la placa vertical.
