La mala calidad de los bordes en las operaciones de procesamiento térmico conlleva costos operativos ocultos que erosionan rápidamente los márgenes de ganancias. Cuando los operadores producen cortes con escoria pesada, ranuras severas o bordes superiores redondeados, obligan a los departamentos posteriores a realizar operaciones secundarias obligatorias. El rectificado, el fresado y el retrabajo exhaustivo se convierten en pasos necesarios antes de que pueda siquiera comenzar la soldadura o el montaje final. Estas acciones correctivas consumen valiosas horas de mano de obra y agotan rápidamente los consumibles abrasivos.
La calidad inconsistente de los bordes rara vez es una falla de una sola variable. Por lo general, surge de una clara desalineación entre la condición del equipo, la configuración de los parámetros y la ejecución del operador. Una máquina perfectamente calibrada seguirá produciendo bordes irregulares si los consumibles están desgastados o las presiones de gas son incorrectas. Los operadores deben comprender cómo interactúan estas variables para mantener un flujo de oxígeno estable y de alta velocidad.
Necesitamos un marco sistemático para diagnosticar defectos en los bordes y optimizar el proceso de corte con gas . Al centrarse en una evaluación rigurosa de los equipos, una gestión estricta de los consumibles y un control preciso de los parámetros, los operadores pueden lograr consistentemente resultados casi perfectos. Este enfoque elimina retrabajos innecesarios y agiliza todo el flujo de trabajo de fabricación.
Precisión de los consumibles: La condición y el tamaño exacto de la boquilla de corte dictan la aerodinámica de la corriente de oxígeno; Las boquillas desgastadas o que no coinciden son la principal causa de irregularidades en el corte.
Sinergia de parámetros: Lograr un borde libre de escoria requiere un equilibrio estricto entre la intensidad de la llama de precalentamiento, la presión de oxígeno de corte y la velocidad de desplazamiento en relación con el espesor de la placa.
La pureza del gas importa: Incluso una caída del 1 % en la pureza del oxígeno puede disminuir la velocidad de corte hasta en un 25 % y aumentar significativamente la adherencia de la escoria, lo que afecta la cuadratura general del borde.
Estandarización sobre la intuición: la transición de las conjeturas del operador a tablas de corte documentadas y específicas del material reduce los riesgos de implementación y garantiza una calidad repetible en todas las series de producción.
Los estándares de la industria definen un corte de alta calidad a través de métricas visuales y dimensionales específicas. Un corte superior presenta un borde superior perfectamente cuadrado con un mínimo de fusión o redondeo. La cara cortada en sí debe permanecer lisa y mostrar líneas de arrastre casi verticales que indican la velocidad de desplazamiento y la presión del gas óptimas. Además, el borde inferior debe estar afilado y completamente libre de acumulaciones de escoria o escoria tenaces. Lograr estos criterios garantiza que la pieza esté inmediatamente lista para los siguientes pasos de fabricación sin intervención manual.
Los operadores en el piso buscan indicadores específicos directamente de la mesa. Si una pieza requiere un martillo cincelador para eliminar la escoria del fondo, los parámetros de corte fallaron. Un corte adecuado permite que la escoria caiga naturalmente o se cepille con la mano enguantada. El ancho de la ranura debe permanecer uniforme desde la superficie superior hasta la inferior, lo que indica que la corriente de oxígeno mantuvo su forma cilíndrica en todo el espesor de la placa.
La naturaleza térmica del proceso crea inherentemente una zona afectada por el calor (HAZ) a lo largo del borde cortado. Las llamas de precalentamiento excesivas o las velocidades de desplazamiento innecesariamente lentas bombean un exceso de calor al material base. Este exceso de aporte térmico amplía significativamente la ZAT. Una HAZ más amplia puede alterar la microestructura localizada del acero, creando bordes endurecidos que complican las operaciones posteriores de soldadura, perforación o mecanizado. Controlar la entrada de calor es obligatorio para mantener la integridad estructural del metal base.
Al cortar aceros aleados o con alto contenido de carbono, la velocidad de enfriamiento después del corte dicta la dureza del borde. Si los operadores hacen funcionar el soplete demasiado lento, saturan la placa con calor. El enfriamiento rápido posterior de la placa fría circundante actúa como un enfriamiento, endureciendo el borde. Esto requiere que los maquinistas posteriores reduzcan sus velocidades de avance o se arriesguen a romper las herramientas de carburo. Las velocidades de desplazamiento adecuadas minimizan esta saturación térmica.
La calidad perimetral funciona como una métrica financiera directa en el taller. Considere los ahorros de costos teóricos logrados al eliminar por completo el rectificado poscorte. Cuando los operadores producen bordes limpios y cuadrados directamente desde la mesa, evitan horas de trabajo manual y ahorran en discos abrasivos. Posicionar el corte térmico optimizado como el principal impulsor de la mejora de los márgenes cambia la forma en que los operadores abordan sus rutinas de configuración diarias.
Cada minuto dedicado a pulir un borde biselado para volverlo a escuadrar es un minuto perdido en el área de soldadura. Los talleres de fabricación a menudo subestiman la carga laboral del retrabajo. Al realizar un seguimiento de las horas dedicadas a la limpieza secundaria, la gerencia puede justificar fácilmente el tiempo dedicado a capacitar a los operadores sobre la configuración adecuada del soplete y el control de parámetros. La calidad en el cabezal del soplete equivale a rentabilidad en el muelle de embarque.
La selección de equipos constituye la base de la calidad del borde. Los sopletes manuales ofrecen flexibilidad para reparaciones en el campo, mientras que los sopletes mecánicos rectos brindan la estabilidad rígida necesaria para las configuraciones automatizadas. Los sopletes mecanizados de alta resistencia manejan demandas de producción continua y placas más gruesas. Los operadores deben evaluar los mecanismos de mezcla de gases dentro de estas herramientas. Los diseños de mezcla en punta mezclan los gases directamente en el consumible, ofreciendo una resistencia superior al retroceso de llama. Los diseños de mezcla de antorcha mezclan gases más arriba en el cañón, lo que puede afectar la estabilidad de la llama bajo cargas de presión variables.

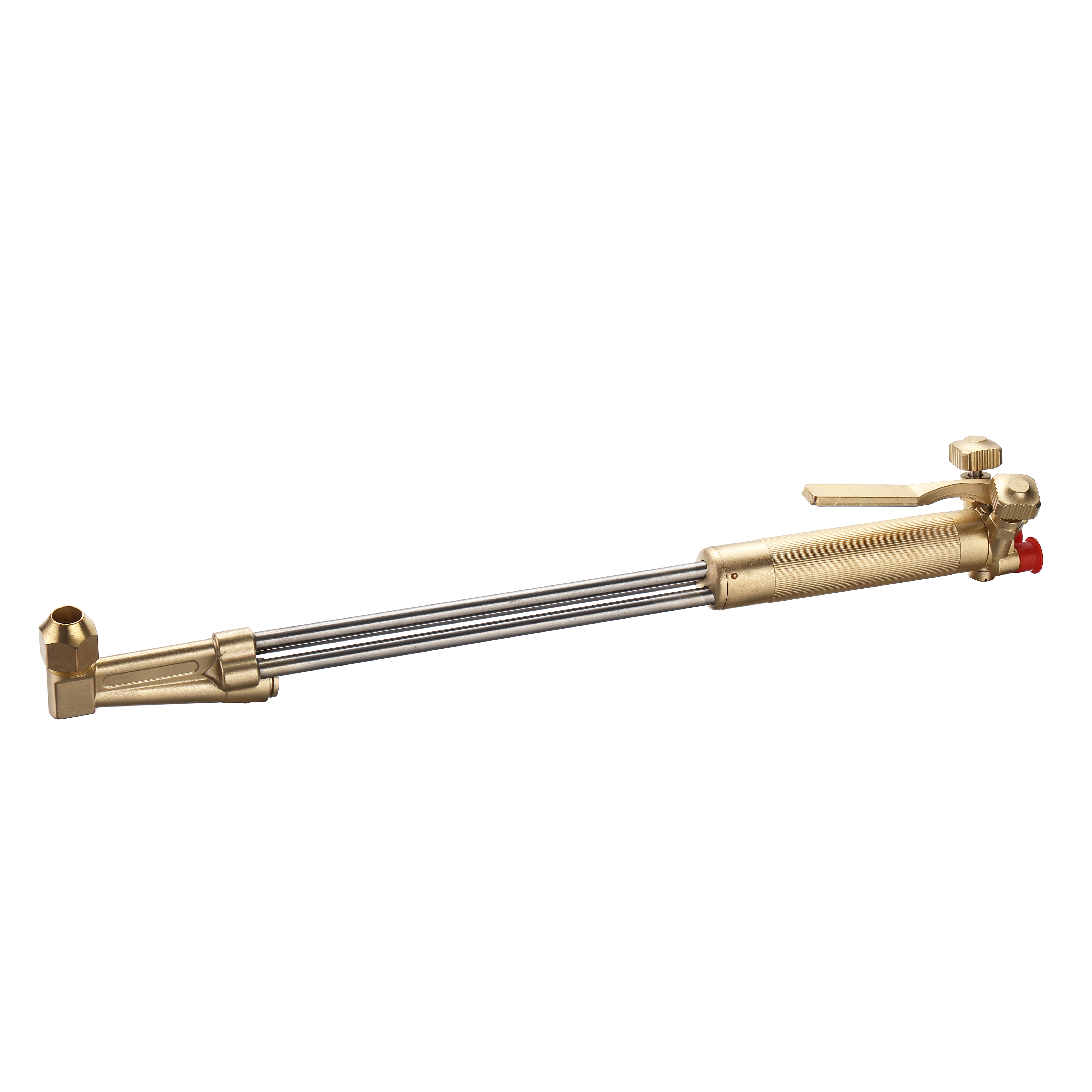

La elección del correcto soplete de corte garantiza un suministro fiable de gas a la pieza de trabajo. Un soplete con fugas internas o superficies de asiento dañadas nunca producirá un corte limpio, independientemente de la habilidad del operador. La prueba periódica de presión del cuerpo de la antorcha es una tarea de mantenimiento no negociable. Si las válvulas se sienten flojas o el flujo de gas aumenta, es necesario reconstruir o reemplazar el soplete de inmediato.
La ingeniería detrás del consumible influye directamente en la dinámica de fluidos de la corriente de oxígeno. Las boquillas estándar tienen un orificio recto, adecuadas para trabajos de uso general en materiales más delgados. Las toberas divergentes, sin embargo, utilizan una geometría interna en expansión. Este diseño permite que el oxígeno de corte alcance velocidades supersónicas manteniendo un chorro apretado y cohesivo. Los diseños divergentes de alta velocidad son esenciales para lograr caras suaves en placas más gruesas.
La dinámica de fluidos del chorro de oxígeno supersónico que sale del consumible es muy sensible a la geometría interna. Si el orificio interno se raya o daña, se forman ondas de choque dentro de la corriente de gas. Estas ondas de choque provocan una divergencia prematura de los chorros y turbulencias graves. Un chorro turbulento crea una ranura más ancha y áspera y aumenta la probabilidad de que se produzcan cortes graves en la cara.
La boquilla debe constreñir y acelerar la corriente de oxígeno para mantener un chorro perfectamente cilíndrico. Esta forma cohesiva es necesaria para cortar un corte estrecho y paralelo a lo largo de todo el espesor del acero. Cualquier obstrucción, incluso salpicaduras microscópicas, interrumpe este flujo laminar. Los operadores deben tratar estos consumibles como instrumentos de precisión, no como herramientas desafiladas.
Hacer coincidir el tamaño del orificio con el espesor específico del material es un requisito estricto. Los operadores a menudo cometen el error de instalar una boquilla de corte demasiado grande en un intento equivocado de cortar más rápido. Esta práctica en realidad degrada la cuadratura de los bordes, crea una fusión excesiva del borde superior y desperdicia oxígeno costoso. Un marco de decisión adecuado se basa estrictamente en las tablas de corte del fabricante, lo que garantiza que el diámetro del orificio proporcione el volumen exacto de oxígeno necesario para oxidar el espesor de placa específico de manera eficiente.
Usar una punta de tamaño insuficiente es igualmente problemático. Priva el corte de oxígeno, lo que resulta en una penetración incompleta y un rastro de escoria pesado. Los operadores deben verificar el espesor de la placa con calibradores y seleccionar el tamaño de punta correspondiente de la tabla. Las conjeturas no tienen cabida en un entorno de fabricación profesional.
El orificio de oxígeno de corte central debe permanecer perfectamente concéntrico con los puertos de llama de precalentamiento circundantes. Desalineaciones estructurales menores o defectos de fabricación en los consumibles provocan variaciones direccionales en la calidad de los bordes. Si las llamas de precalentamiento son asimétricas, el borde cortado se verá impecable cuando se desplace en una dirección, pero mostrará graves ranuras o escoria cuando la trayectoria de corte cambie de ángulo.
La fabricación precisa de los consumibles garantiza una distribución uniforme del calor independientemente de la dirección de desplazamiento. Cuando los operadores instalan una punta nueva, deben encender la llama de precalentamiento e inspeccionar visualmente las longitudes del cono. Si un lado del anillo de precalentamiento es visiblemente más largo o más corto que el resto, la punta está defectuosa y provocará un biselado direccional.
Establecer criterios estrictos para el reemplazo de consumibles evita la degradación gradual de la calidad. La acumulación de salpicaduras en la cara, la forma acampanada del orificio central o los rayones internos microscópicos interrumpen el flujo de gas laminar inmediatamente. Los operadores deben inspeccionar los consumibles diariamente. Una vez que la corriente de oxígeno pierde su forma cilíndrica o las llamas de precalentamiento se vuelven desiguales, se debe reemplazar el consumible.
Hacer que las piezas desgastadas superen su vida útil siempre resulta en un costoso retrabajo que supera el costo de una nueva punta. Una prueba visual sencilla consiste en encender el oxígeno de corte sin la llama de precalentamiento. La corriente de oxígeno debe aparecer como un cilindro recto y hermético. Si se abre en abanico o salpica, la punta está comprometida.
Lograr un corte limpio requiere equilibrar la proporción de oxígeno de precalentamiento a gas combustible con la presión de oxígeno de corte. La llama de precalentamiento debe llevar el acero exactamente a su temperatura de ignición sin derretir excesivamente la superficie superior. Una vez que se inicia el corte, la dinámica de fluidos de la corriente de oxígeno de corte toma el control. Demasiada presión causa turbulencias severas, lo que resulta en ranuras profundas a lo largo de la cara cortada.
Por el contrario, muy poca presión no logra eliminar la escoria fundida de la ranura, dejando una soldadura sólida de escoria a lo largo del borde inferior. Los operadores deben establecer presiones con el gas fluyendo (presión dinámica), no estática. Una lectura de presión estática disminuirá significativamente una vez que se abra la válvula del soplete, lo que provocará un corte con baja presión.
La velocidad de desplazamiento dicta el ángulo de las líneas de arrastre en la cara de corte. Cortar demasiado rápido provoca líneas de arrastre arrastradas, chispas que se desvían hacia arriba y una penetración potencialmente incompleta. El flujo de oxígeno simplemente no puede seguir el ritmo del movimiento de la máquina. Un corte demasiado lento produce un aporte excesivo de calor. Esto provoca un derretimiento severo en el borde superior, cortes inusualmente anchos y escoria inferior tenaz que requiere un pulido intenso para eliminar.
Los operadores deben calibrar la velocidad observando el rastro de chispa que sale del fondo de la placa. Las chispas deben caer hacia abajo o arrastrarse ligeramente (entre 10 y 15 grados) detrás de la dirección de viaje. Si las chispas salen disparadas hacia adelante, la velocidad es demasiado lenta. Si se quedan muy atrás, la velocidad es demasiado alta.
Es obligatorio mantener una distancia constante entre el consumible y la pieza de trabajo para que los bordes estén en escuadra. Si la distancia de separación fluctúa, el enfoque de precalentamiento cambia, alterando dinámicamente el ancho de la ranura. En configuraciones mecanizadas, los sistemas de control de altura capacitivos o de voltaje son absolutamente necesarios. Estos sistemas ajustan activamente la altura sobre las placas alabeadas, evitando el biselado de los bordes y asegurando que el flujo de oxígeno permanezca perfectamente perpendicular a la superficie del material durante todo el programa.
Para operaciones manuales, los operadores deben usar ruedas guía o resortes separadores para mantener una altura constante. El corte a mano alzada sin guía casi garantiza un borde ondulado y biselado. Los conos internos de la llama de precalentamiento deben quedar justo encima de la superficie de la placa, generalmente entre 1/8 y 3/8 de pulgada, dependiendo del gas combustible utilizado.
Operar múltiples antorchas simultáneamente introduce una dinámica de flujo compleja. Las caídas de presión en un colector compartido pueden fácilmente privar a las estaciones individuales de oxígeno o gas combustible. Cuando una estación perfora, la caída repentina de presión puede extinguir o alterar las llamas en las estaciones adyacentes. Es necesaria una regulación de presión localizada en cada estación para mantener caudales constantes.
Los operadores deben equilibrar el sistema dinámicamente para garantizar que cada estación produzca bordes de calidad idéntica en todo el pórtico. Esto requiere ajustar las presiones mientras todas las antorchas fluyen simultáneamente. Si no se tienen en cuenta las caídas de presión del múltiple, los sopletes externos producen escoria pesada, mientras que los sopletes internos cortan limpiamente.
La elección del gas combustible influye significativamente en los tiempos de precalentamiento y las características de los bordes. El acetileno proporciona la temperatura de llama más alta y el precalentamiento más rápido, lo que resulta en una ZAT estrecha. Sin embargo, esto conlleva mayores costos y estrictas normas de seguridad con respecto a la presión de la línea. El propano y el gas natural ofrecen temperaturas de llama más bajas y zonas de precalentamiento más amplias. Si bien tienen tiempos de perforación más lentos, a menudo producen un borde superior más limpio en secciones más gruesas porque son menos propensos a derretir la esquina superior del corte.
El propileno se encuentra entre el acetileno y el propano en términos de producción de calor. Ofrece una perforación más rápida que el propano, pero es más seguro para tuberías a presiones más altas que el acetileno. El gas específico elegido dicta el tipo de consumible requerido. Los operadores no pueden mezclar y combinar puntas; una punta de acetileno utilizada con propano apagará la llama y explotará continuamente.
Los operadores deben enmarcar la decisión sobre el gas combustible en torno a su entorno de producción específico. Los combustibles alternativos como el propano podrían reducir los costos directos del gas por cilindro, pero podrían aumentar los tiempos generales del ciclo debido a rutinas de perforación más largas. Además, diferentes gases requieren diseños de consumibles completamente diferentes, como puntas de dos piezas para propano versus puntas de una pieza para acetileno.
El gas más barato no siempre produce el menor costo por corte cuando se tiene en cuenta la mano de obra y el tiempo del ciclo. Un taller que procesa miles de atajos diariamente podría beneficiarse de la rápida perforación del acetileno. Un astillero que realice cortes largos y continuos en placas gruesas podría considerar que el propano es más económico y capaz de producir un borde superior más afilado.
El oxígeno de alta pureza es el elemento vital del proceso de oxidación térmica. La reacción química exotérmica se basa en una pureza del oxígeno del 99,5% o más. Las impurezas actúan como aislantes térmicos, degradando drásticamente la cara cortada y ralentizando la velocidad de reacción. Incluso una pequeña caída en la pureza obliga al operador a reducir la velocidad de la máquina para mantener el corte.
Además, la humedad, las partículas o los residuos de aceite dentro de las mangueras y colectores de suministro contaminan la corriente de gas. Esta contaminación provoca quemaduras inconsistentes, estallidos frecuentes y depósitos de microescoria a lo largo de todo el borde cortado. Las instalaciones que utilizan tanques de oxígeno a granel deben garantizar que sus vaporizadores y filtros de línea reciban mantenimiento para evitar el arrastre de humedad a las líneas del taller.
Los operadores necesitan un marco claro para identificar y resolver rápidamente los defectos de los bordes. Confiar en indicadores visuales permite realizar ajustes rápidos de parámetros antes de desechar una placa completa. La siguiente matriz describe los problemas más comunes y sus causas fundamentales.
Defecto de borde | Causa raíz primaria | Acción correctiva |
|---|---|---|
Borde superior derretido o redondeado severo | Llama de precalentamiento excesiva o distancia de separación demasiado cercana. | Reducir la relación oxígeno/combustible de precalentamiento; aumentar la altura de la antorcha. |
Ranurado profundo en la cara cortada | Presión de corte de oxígeno demasiado alta o orificio interno dañado. | Menor presión de oxígeno; reemplace los consumibles desgastados inmediatamente. |
Escoria de fondo dura y difícil de eliminar | Velocidad de desplazamiento demasiado rápida o reducción de la presión de oxígeno demasiado baja. | Disminuir la velocidad de desplazamiento de la máquina; verificar la presión de la línea de oxígeno. |
Biselado inconsistente a lo largo del corte. | Antorcha no perpendicular o orificio central desalineado. | Cuadre el soplete al plato; comprobar la concentricidad de los consumibles. |
Cara de corte ondulado con líneas de arrastre irregulares. | Vibración de la máquina o presión de suministro de gas fluctuante. | Inspeccione los rieles del pórtico en busca de escombros; reconstruir reguladores de gas. |
Depender de conocimientos no documentados introduce una enorme variabilidad en el proceso de producción. Cuando cada operador establece presiones según sus preferencias personales, la calidad de los bordes fluctúa enormemente de un turno a otro. Las instalaciones deben abogar por la implementación de estrictos procedimientos operativos estándar (POE). Estos POE deben basarse directamente en las tablas de corte del fabricante, que detallan presiones, velocidades y tamaños de consumibles exactos para cada grado y espesor de material procesado en el piso.
Los programas de capacitación deben centrarse en el "por qué" detrás de los parámetros, no sólo en el "cómo". Cuando un operador comprende la dinámica de fluidos y la entrada térmica, realiza ajustes inteligentes en lugar de conjeturas aleatorias. Publique las tablas de corte directamente en la consola de la máquina para eliminar la excusa de no conocer la configuración correcta.
Un programa de mantenimiento preventivo para todo el sistema de entrega es vital para mantener la calidad de los bordes. Los operadores deben limpiar e inspeccionar periódicamente todas las superficies de los asientos y las juntas tóricas para evitar microfugas que alteren las proporciones de gas. La verificación de la precisión del regulador de gas garantiza la estabilidad del flujo bajo cargas de producción pesadas.
Inspeccione y limpie las superficies de asiento del cabezal del soplete semanalmente utilizando escariadores aprobados.
Realice una prueba de fugas de todas las conexiones de mangueras y accesorios del colector mensualmente con una solución de detección de fugas certificada.
Pruebe las válvulas de retención y los supresores de retroceso de llama para detectar acumulación interna de carbón cada seis meses.
Verifique las presiones de flujo dinámicas en el cabezal del soplete utilizando un medidor de flujo en línea anualmente.
Las restricciones en los dispositivos de seguridad provocan caídas de presión localizadas que degradan gravemente la consistencia del corte e inducen ranuras en la cara. Un regulador que se desliza o baja la presión bajo carga arruinará un corte a mitad de camino a través de una placa. El mantenimiento no es opcional; es un componente central de la calidad del borde.
La calidad superior de los bordes no se logra mediante costosas reparaciones secundarias, sino mediante el control preciso de la dinámica de fluidos, el mantenimiento del sistema y la entrada térmica en el cabezal de la antorcha. Los operadores que dominen la relación entre la presión del gas, la velocidad de desplazamiento y el estado de los consumibles producirán constantemente piezas que eviten por completo la estación de rectificado. Este enfoque proactivo protege los márgenes de beneficio y acelera la fabricación posterior.
Los operadores que priorizan la calidad del borde deben primero auditar sus líneas de suministro de gas y su programa de consumibles. Garantizar el uso de consumibles OEM o de alta calidad es mucho más eficaz que intentar compensar las piezas desgastadas con presiones de gas más altas. Fije los cimientos del proceso antes de invertir en sistemas mecanizados o actualizaciones de software completamente nuevos.
Para implementar estas mejoras inmediatamente, siga estos siguientes pasos:
Realice un análisis exhaustivo de desechos para identificar los defectos de borde más frecuentes en el taller.
Calibre todos los reguladores de gas y pruebe las líneas de suministro en busca de humedad o contaminación por partículas.
Estandarice el proceso de selección de consumibles exigiendo el uso de tablas de corte del fabricante.
Realice cortes de prueba estandarizados en material de desecho para establecer una línea de base para una cuadratura y suavidad aceptables de los bordes antes de comenzar la producción.
R: El exceso de escoria se debe principalmente a velocidades de desplazamiento incorrectas o a una presión de oxígeno de corte inadecuada. Cortar demasiado lento permite que el exceso de calor derrita las paredes del corte, creando escoria pesada. Una presión de oxígeno insuficiente no logra expulsar el material fundido del borde inferior.
R: Debe reemplazarse tan pronto como aparezcan defectos visuales en la corriente de oxígeno o las llamas de precalentamiento se vuelvan asimétricas. Las inspecciones de rutina deben realizarse diariamente. Las formación de campanas, los rayones internos o la acumulación intensa de salpicaduras exigen un reemplazo inmediato para evitar que se rajen los bordes.
R: Sí, significativamente. El proceso se basa en una oxidación rápida. Incluso una caída del 1 % en la pureza del oxígeno por debajo del 99,5 % puede reducir la velocidad de corte hasta en un 25 % y aumentar la cantidad de escoria dura que se adhiere al borde inferior.
R: La distancia óptima varía según el grosor del material y el tamaño del consumible, pero en general, los conos internos de la llama de precalentamiento deben quedar justo por encima de la superficie de la placa (normalmente entre 1/8 y 3/8 de pulgada). La separación constante evita que el borde superior se derrita y se bisele la ranura.
R: La velocidad de desplazamiento controla las líneas de arrastre en la cara de corte. La velocidad óptima produce líneas de arrastre casi verticales. Demasiado rápido crea líneas arrastradas y cortes incompletos, mientras que demasiado lento provoca ranuras profundas, cortes anchos y una entrada excesiva de calor en el material base.
R: El biselado suele ocurrir cuando el soplete no está perfectamente perpendicular a la placa o cuando la boquilla de corte está dañada. Un orificio interno desgastado o un orificio central desalineado harán que el chorro de oxígeno se desvíe, creando una cara cortada en ángulo.
