La acumulación excesiva de escoria y escoria drena la rentabilidad de los talleres de fabricación de metales a través de costos laborales ocultos. Cuando los operadores pasan horas rectificando, picando y reparando bordes antes de que las piezas puedan pasar a soldarse, los cuellos de botella en la producción se multiplican. La mala calidad del corte no es sólo un defecto estético; es un síntoma directo de dinámica térmica no controlada, equipo degradado o parámetros incorrectos del operador. Muchos en el taller confunden la escoria de plasma, que es impulsada por el voltaje del arco y la dinámica del gas arremolinado, con la escoria del corte con gas . En los procesos de oxicombustible, la escoria está dictada por la oxidación química exotérmica y la dinámica precisa de un chorro laminar de oxígeno. Cuando ese chorro se interrumpe, es inevitable que haya mucha escoria. La eliminación de estos defectos requiere una auditoría sistemática del entorno de corte. Al alejarse de la limpieza mecánica reactiva y centrarse en el control proactivo de la velocidad de desplazamiento, las presiones de los gases, la química de las llamas y la integridad de los consumibles, las operaciones pueden lograr bordes limpios y listos para soldar directamente desde la mesa.
Velocidad y dinámica térmica: Tanto las velocidades de desplazamiento excesivas como las insuficientes interrumpen la capacidad de la corriente de oxígeno para eliminar el material fundido, lo que da como resultado distintos tipos de escoria de alta y baja velocidad.
El flujo laminar es el rey: una boquilla de corte comprometida altera la geometría del chorro de oxígeno, destruyendo el flujo laminar necesario para expulsar limpiamente el metal oxidado.
La química de la llama es importante: un ajuste inadecuado de la llama de precalentamiento (no lograr una verdadera llama neutra) actúa de manera similar al bajo amperaje en el corte por plasma, lo que provoca una oxidación incompleta y escoria pesada.
Calibración de parámetros: el corte con gas óptimo requiere una alineación precisa de la pureza del oxígeno, la intensidad de la llama de precalentamiento y la distancia de separación según el espesor específico del material.
ROI del equipo: Invertir en boquillas y sopletes de corte OEM o de posventa de alto nivel genera una reducción mensurable en los costos de procesamiento secundario, que supera la prima de compra inicial.
Para solucionar problemas de calidad de corte, los operadores primero deben comprender la diferencia física entre escoria y escoria. Si bien a menudo se usan indistintamente en el taller, representan diferentes reacciones térmicas. La escoria es el metal altamente oxidado creado durante la reacción exotérmica. Es el subproducto químico del hierro que se oxida rápidamente. La escoria, sin embargo, es metal fundido resolidificado que no logró oxidarse por completo y se ha adherido al borde inferior o superior del corte. La escoria es mecánica; la escoria es química. Ambos indican una falla en el proceso de corte. Cuando observa una placa de acero recién cortada, el tipo de residuo que queda cuenta una historia distinta sobre lo que salió mal durante el corte.
Todo el proceso de oxicorte se basa en una rápida reacción exotérmica. La llama de precalentamiento lleva el acero a su temperatura de encendido: aproximadamente 1600 °F (870 °C), momento en el que el acero adquiere un color rojo cereza brillante. Una vez alcanzada esta temperatura, se introduce una corriente de oxígeno puro a alta presión. Este chorro de oxígeno oxida rápidamente el acero calentado, generando enormes cantidades de calor adicional que sostiene el corte. Luego, la fuerza física de la corriente de oxígeno expulsa el óxido de hierro líquido (escoria) a través del fondo de la ranura. Cualquier alteración en la pureza del oxígeno, la presión o la geometría de la corriente conduce a una expulsión incompleta, lo que hace que el material fundido se adhiera a la placa. Si la pureza del oxígeno disminuye aunque sea ligeramente, la reacción se ralentiza, el calor disminuye y la escoria se espesa.
Un corte exitoso de oxicombustible exige un flujo laminar absoluto del chorro de oxígeno. El flujo laminar significa que el gas viaja en capas paralelas sin interrupción ni mezcla lateral. Esta corriente cilíndrica y apretada mantiene su velocidad y forma en lo profundo del corte, empujando la escoria hacia abajo. Compare esto con el corte por plasma, que se basa en la dinámica del gas arremolinado para estrechar el arco. Si la corriente de oxígeno en una instalación de oxicombustible comienza a girar o divergir debido a un orificio sucio o dañado, el gas pierde su velocidad descendente. La turbulencia en la corriente hace que el oxígeno se lave contra los lados del corte, haciendo físicamente imposible un corte limpio y sin escoria. La corriente debe actuar como una varilla sólida de aire que atraviesa el acero.
Antes de ajustar los parámetros, establezca las expectativas de referencia para un corte óptimo. Un corte ejecutado correctamente tendrá bordes superiores cuadrados y afilados sin derretirse ni redondearse. La cara cortada debe ser lisa, con líneas de arrastre verticales o ligeramente arrastradas que sean tenues y uniformes. Lo más importante es que el borde inferior debe estar completamente libre de escoria, o tener una escoria muy ligera y quebradiza que se desprenda fácilmente con un simple raspado de un cepillo de alambre o un martillo cincelador. Si un operador tiene que levantar una amoladora pesada para limpiar el borde inferior, los parámetros son incorrectos.
Podría decirse que la velocidad de desplazamiento es la variable más crítica controlada por el operador o la máquina CNC. Moverse demasiado lento o demasiado rápido produce tipos de defectos completamente diferentes. Encontrar el punto óptimo requiere observar las líneas de arrastre en la cara de corte y el comportamiento de la escoria que sale por la parte inferior de la ranura.
Cuando la velocidad de desplazamiento es demasiado lenta, la llama de precalentamiento introduce energía térmica excesiva en la placa. El corte se ensancha y el borde superior comienza a derretirse y rodar. Debido a que la corriente de oxígeno consume el metal más lentamente de lo que se propaga el calor, el material fundido se acumula. Esto crea escoria espesa, oscura y globular en el borde inferior. La escoria de baja velocidad es notablemente espesa, está profundamente soldada al metal base y requiere un esmerilado agresivo para eliminarla. A menudo verá la escoria burbujear y hervir en la parte inferior del corte en lugar de dispararse hacia abajo.
Por el contrario, moverse demasiado rápido hace que la corriente de oxígeno se retrase respecto de la dirección de desplazamiento del soplete. Las líneas de arrastre en la cara cortada formarán un ángulo pronunciado hacia atrás. Debido a que la corriente no tiene tiempo para penetrar completamente y limpiar la ranura, la escoria fundida se dirige nuevamente hacia el corte. Esto deja una gota de escoria dura, tenaz y continua a lo largo del borde inferior. La escoria de alta velocidad suele ser muy difícil de eliminar porque consiste en acero no oxidado que se ha fundido directamente sobre la placa. Las chispas que salen por la parte inferior de la placa quedarán significativamente detrás del cabezal del soplete.
En el oxicorte, la llama de precalentamiento actúa como base térmica. Establecer una proporción incorrecta de combustible y oxígeno destruye la calidad del corte. Una llama muy carburante (demasiado combustible) o una llama oxidante débil no logran mantener el acero a su temperatura de ignición de 1,600°F de manera constante. Si la energía térmica cae por debajo de este umbral, la reacción química se detiene. El acero se funde en lugar de oxidarse, dejando que el acero fundido no oxidado se suelde firmemente al fondo de la placa. Lograr una llama nítida y neutra, caracterizada por conos internos de color azul brillante y distintivo, no es negociable para cortes limpios. Los operadores deben ajustar las válvulas hasta que el borde plumoso del gas combustible desaparezca en el cono interior.
La distancia entre la punta del soplete y la pieza de trabajo dicta cómo interactúan la llama de precalentamiento y la corriente de oxígeno con el metal. Mantener una altura constante es fundamental para la escuadra de los bordes y la eliminación de escoria.
Antorcha demasiado cerca: Colocar la antorcha demasiado cerca de la placa hace que los conos internos de la llama de precalentamiento se entierren en el corte. Esto da como resultado un derretimiento severo del borde superior, esquinas redondeadas y una ranura más ancha. También puede hacer que el soplete explote o explote cuando la escoria regrese a la punta.
Antorcha demasiado lejos: una distancia de separación excesiva permite que la llama de precalentamiento se disperse y pierda su calor concentrado. Más importante aún, la corriente de oxígeno cortante pierde velocidad y se expande antes de entrar en la ranura. Esta pérdida de energía cinética significa que la corriente no puede empujar efectivamente la escoria hacia el fondo, lo que resulta en una gran acumulación de escoria.
El control manual de la altura del soplete sobre placas irregulares o deformadas es un desafío común. A medida que la distancia fluctúa, la zona de precalentamiento se desestabiliza, lo que genera una calidad de corte inconsistente a lo largo de la placa. El uso de una guía de antorcha o un carro de máquina con control automático de altura puede eliminar esta variable.
La reacción exotérmica es muy sensible a la pureza del oxígeno. Una caída en la pureza del oxígeno de tan solo un 1 % puede disminuir la velocidad de corte en un 10 % y aumentar significativamente el consumo de oxígeno. Una pureza más baja ralentiza la velocidad de reacción, lo que significa que la escoria permanece fundida por más tiempo y se adhiere a la placa. Del mismo modo, una presión de oxígeno de corte incorrecta arruina el corte. Demasiada presión crea una corriente turbulenta que rasga la cara cortada; muy poca presión no logra eliminar el corte. Siempre ajuste las presiones del gas de acuerdo con las tablas de espesor del fabricante, midiendo la presión en el soplete mientras la válvula de oxígeno está fluyendo.
Tipo de defecto | Características visuales | Causas primarias | Acción correctiva |
|---|---|---|---|
Escoria de baja velocidad | Grueso, burbujeante, globular, fuertemente soldado al borde inferior. Borde superior redondeado. | Velocidad de desplazamiento demasiado lenta; precalentamiento excesivo. | Aumentar la velocidad de desplazamiento; reduzca la intensidad de la llama de precalentamiento. |
Escoria de alta velocidad | Cordón duro, fino y continuo. Las líneas de arrastre se inclinan bruscamente hacia atrás. | Velocidad de desplazamiento demasiado rápida; presión de oxígeno insuficiente. | Disminuir la velocidad de desplazamiento; verificar la presión de corte de oxígeno. |
Fusión del borde superior | El borde superior está redondeado, fundido y con escoria pesada en la superficie superior. | Distancia de separación demasiado corta; Precaliente la llama demasiado caliente. | Aumentar la distancia de separación; ajustar a una llama neutra. |
Cara cortada ranurada | Surcos profundos e irregulares en la superficie de corte. Pérdida de corte. | Orificio de la boquilla sucio; presión excesiva de oxígeno. | Limpie o reemplace la boquilla; reducir la presión de oxígeno a las especificaciones. |

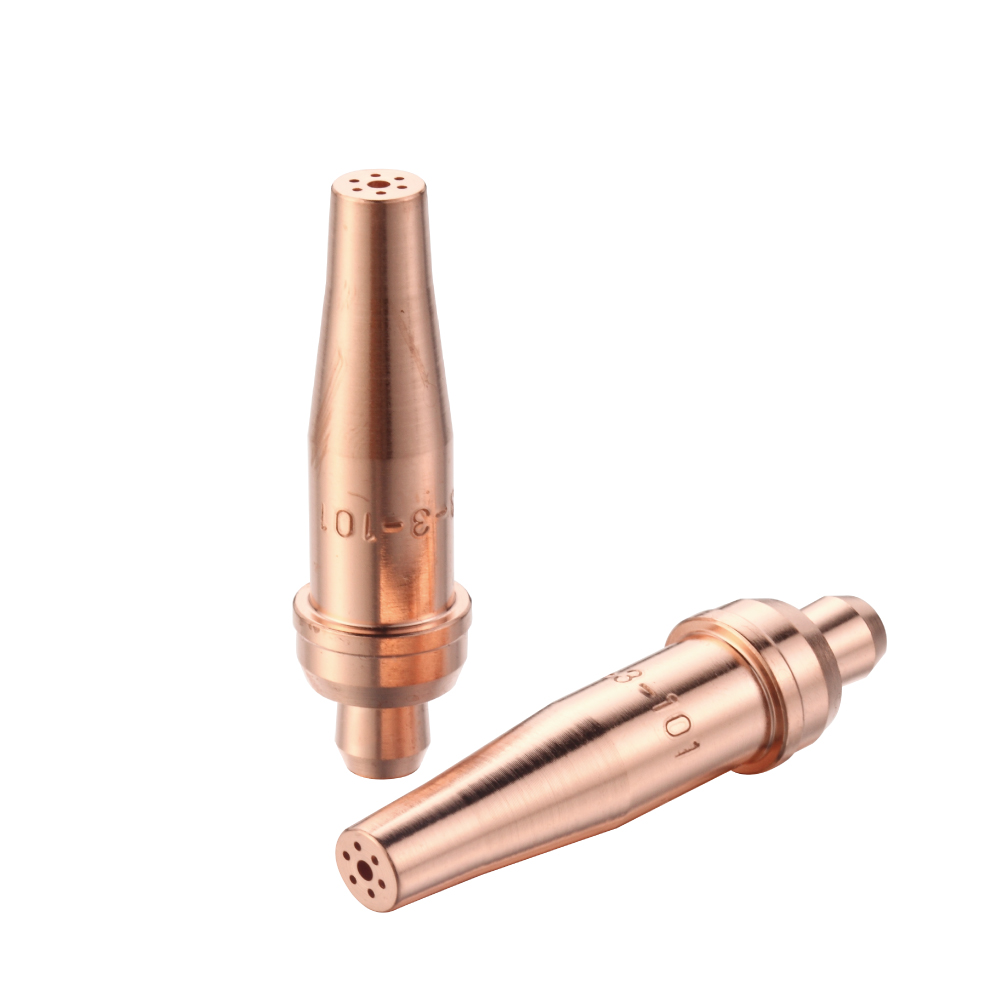

El estado de la boquilla de corte dicta la forma y velocidad de la corriente de oxígeno. Con el tiempo, las boquillas sufren degradación térmica y abuso físico. Los signos físicos de una boquilla defectuosa incluyen bocas acampanadas (donde el orificio central de oxígeno se ensancha), acumulación de salpicaduras en la cara, orificios de precalentamiento bloqueados o rastros internos de carbono. Cuando el orificio central pierde su forma perfectamente cilíndrica, el flujo de oxígeno se distorsiona. Se transforma de un chorro laminar de alta velocidad a un rocío turbulento y divergente. Una vez que esto sucede, la escoria se vuelve inevitable, independientemente de qué tan perfectamente estén ajustadas la velocidad de desplazamiento y la presión del gas. Inspeccionar la cara de la punta diariamente es una práctica obligatoria para los fabricantes serios.
Mantener la geometría interna de la boquilla es fundamental. Los operadores deben utilizar limpiadores de puntas especializados del tamaño correcto para los orificios específicos. El movimiento de limpieza debe ser recto hacia adentro y hacia afuera, nunca torcido agresivamente. El uso de alambre de soldadura, brocas o herramientas improvisadas raya permanentemente el interior blando de cobre o latón. Incluso un rasguño microscópico dentro del orificio de oxígeno creará turbulencias en la corriente de gas, arruinando la calidad del corte. Si una boquilla no se puede limpiar con limpiadores de puntas adecuados, se debe desechar. Intentar ahorrar unos cuantos dólares utilizando una punta dañada costará cientos de dólares en mano de obra.
El propio cuerpo de la antorcha juega un papel fundamental en la calidad del corte. Un comprometido soplete de corte no logrará mezclar los gases adecuadamente ni mantener una presión constante. Los operadores deben inspeccionar periódicamente el soplete para detectar fugas internas, superficies de asiento dañadas donde la boquilla se acopla con el cabezal y válvulas de aguja defectuosas. Si las válvulas de aguja están desgastadas, la llama de precalentamiento fluctuará durante el corte, pasando de neutra a oxidante o carburante. Las superficies de los asientos dañadas permiten que el oxígeno de corte a alta presión se filtre en los conductos del gas de precalentamiento, provocando llamas erráticas y peligrosos incendios. Una antorcha que explota constantemente necesita mantenimiento inmediato.
Los departamentos de adquisiciones a menudo se centran en el costo inicial de los consumibles, pero un análisis de costo-resultado revela una realidad diferente. Los consumibles económicos a menudo adolecen de tolerancias de mecanizado deficientes. Si el orificio central de oxígeno está descentrado incluso por una fracción de milímetro, la corriente de gas se desviará. Las boquillas premium mecanizadas con precisión mantienen una concentricidad exacta y tolerancias estrictas. Esto garantiza una velocidad constante del gas y un flujo laminar perfecto. La reducción de la mano de obra de limpieza posterior a la soldadura y del consumo de discos abrasivos que se logra mediante el uso de boquillas de alto rendimiento supera con creces la prima de compra inicial. Está pagando por la precisión del flujo de gas, no solo por un trozo de cobre.
La saturación térmica es un comodín en la fabricación de metales. Al cortar micropiezas, radios estrechos o formas artísticas complejas, el calor de la llama de precalentamiento tiene muy poca base de metal para disiparse. Toda la pieza alcanza rápidamente temperaturas críticas. Una vez que la pieza está saturada térmicamente, la corriente de oxígeno de corte tiende a fundir el metal circundante en lugar de oxidar limpiamente la ranura, lo que produce una acumulación masiva de escoria. Las soluciones tácticas para mitigar la acumulación de calor incluyen alterar las rutas de corte para distribuir el calor, utilizar técnicas de corte en cadena, optimizar diseños anidados para dejar disipadores de calor más grandes o programar intervalos de enfriamiento entre perforaciones. Gestionar el aporte de calor es tan importante como gestionar el flujo de oxígeno.
El estado de la superficie del acero afecta drásticamente la reacción exotérmica. Las incrustaciones pesadas de laminación, el óxido espeso, la imprimación, los revestimientos protectores o la humedad de la superficie actúan como barreras térmicas. Interrumpen la fase de precalentamiento, requiriendo más tiempo y calor para alcanzar la temperatura de ignición. A medida que avanza el corte, estos contaminantes pueden explotar y desviar la corriente de oxígeno del corte. Además, el óxido y la pintura introducen impurezas en la escoria fundida. Esto altera la química de la escoria, haciéndola a menudo mucho más dura y adhesiva, transformando una escoria fácilmente eliminable en escoria rebelde. El acero limpio corta significativamente mejor que el acero sucio.
Los operadores se enfrentan a un dilema cuando tratan con material sucio. La limpieza previa de las líneas de corte con una amoladora elimina los contaminantes y garantiza un corte perfecto, pero agrega costos de mano de obra iniciales. Por el contrario, cortar directamente a través de óxido pesado ahorra tiempo de preparación, pero aumenta el riesgo de que las salpicaduras regresen y destruyan la boquilla de corte. Las operaciones deben sopesar el costo de mano de obra de la limpieza previa con el costo de reemplazar los consumibles dañados por superficies contaminadas y el posterior pulido necesario para eliminar la escoria resultante. En la mayoría de los entornos industriales pesados, vale la pena pasar rápidamente una rueda de alambre a lo largo de la línea de corte.
Cuando aparece un exceso de escoria y escoria, los operadores deben evitar ajustar los diales al azar. Siga un marco de solución de problemas lógico y secuencial para aislar la variable que causa el defecto:
Verifique el espesor y el grado del material: asegúrese de que el tamaño de la boquilla coincida con el espesor de la placa según la tabla del fabricante.
Inspeccione los sistemas de suministro de gas: verifique los reguladores para detectar fugas de presión, inspeccione las mangueras en busca de fugas y verifique la pureza del gas a granel.
Revise la boquilla de corte: retire la boquilla, inspeccione las superficies de asiento y revise los orificios en busca de acampanados o salpicaduras. Limpie o reemplace según sea necesario.
Configure y verifique la llama de precalentamiento: encienda el soplete y ajuste las válvulas para lograr una llama nítida y neutra con conos internos distintos.
Ajuste la presión de corte de oxígeno: presione la palanca de corte de oxígeno y ajuste la presión del regulador mientras el gas fluye para tener en cuenta la caída de presión en las líneas.
Ajuste la velocidad de desplazamiento y el punto de separación: realice un corte de prueba. Ajuste la velocidad de desplazamiento hasta que las líneas de arrastre estén casi verticales y mantenga una distancia de separación constante.
Los equipos no duran para siempre, pero no todos los problemas requieren un reemplazo total. Establecer criterios claros para el mantenimiento. A menudo se puede reconstruir una antorcha si los problemas se limitan a juntas tóricas desgastadas, válvulas pegajosas o una acumulación menor de carbón. Los kits de reconstrucción pueden restaurar el funcionamiento de la válvula y eliminar fugas menores. Sin embargo, si las superficies de asiento internas en el cabezal del soplete están rayadas, picadas o deformadas debido a un retroceso severo, la reconstrucción no resolverá el problema. El oxígeno a alta presión seguirá evitando los asientos. En estos casos, se requiere un reemplazo completo para restaurar de manera segura la calidad del corte.
Depender de las conjeturas del operador conduce a una calidad inconsistente entre turnos. Las instalaciones deben estandarizar los parámetros de corte publicando tablas de corte del fabricante directamente en las estaciones de trabajo. La estandarización de la adquisición de consumibles garantiza que los operadores trabajen siempre con piezas idénticas y de alta tolerancia. Al eliminar las conjeturas y establecer un cumplimiento estricto de los parámetros operativos, una instalación puede escalar sus operaciones de corte mientras mantiene un estricto control de calidad y minimiza el procesamiento secundario. La coherencia en la configuración es igual a la coherencia en la producción.
El exceso de escoria y escoria no son defectos inherentes e inevitables del proceso de oxicombustible. Son indicadores claros de parámetros desalineados, química de llama incorrecta o equipo degradado. Al comprender la dinámica térmica de la reacción exotérmica y la dinámica de fluidos del chorro de oxígeno, los operadores pueden diagnosticar defectos en función de sus características visuales. Al evaluar equipos nuevos o solucionar problemas de configuraciones existentes, priorice la precisión. La lógica de preselección para las actualizaciones de equipos debe centrarse en el mecanizado de precisión de los orificios de las boquillas, las capacidades confiables de mezcla de gases dentro del cuerpo del soplete y la disponibilidad de tablas de parámetros precisas y probadas del fabricante.
Realice una inspección visual de todos los consumibles actuales, desechando cualquier boquilla con orificios rayados u orificios acampanados.
Audite las presiones dinámicas de gas en el regulador mientras la palanca de oxígeno está presionada, asegurándose de que coincidan con las especificaciones OEM para el grosor de su placa.
Implemente un programa de mantenimiento estricto para las puntas de limpieza utilizando únicamente limpiadores de puntas de lima suave y del tamaño adecuado.
Consulte con su proveedor de equipos para probar piezas de repuesto de alta tolerancia si los consumibles actuales están dando resultados inconsistentes.
R: La escoria de baja velocidad se produce cuando se mueve demasiado lento, lo que hace que la llama de precalentamiento derrita demasiado el corte. El resultado es una escoria espesa y globular que está muy soldada al borde inferior. La escoria de alta velocidad ocurre cuando se mueve demasiado rápido; la corriente de oxígeno se retrasa y empuja el metal fundido hacia arriba, dejando una perla dura, delgada y continua a lo largo del fondo.
R: Una llama neutra tiene un equilibrio perfecto entre combustible y oxígeno, lo que produce un cono interior azul nítido que calienta de manera óptima el acero a 1,600 °F. Una llama de carburación tiene exceso de combustible, mientras que una llama de oxidación tiene exceso de oxígeno. Ambos no logran calentar el metal de manera eficiente, lo que provoca una oxidación incompleta y una acumulación pesada de escoria.
R: La frecuencia de reemplazo depende del uso y cuidado. Debe reemplazar la boquilla inmediatamente si observa una forma acampanada en el orificio central, rayones profundos dentro del orificio, salpicaduras intensas que no se pueden eliminar o si el flujo de oxígeno diverge visiblemente y pierde su forma laminar recta.
R: Sí. Demasiada presión de oxígeno crea una corriente turbulenta que rasga la cara cortada y no logra limpiar la ranura limpiamente. Una presión demasiado pequeña carece de energía cinética para empujar la escoria fundida fuera del fondo de la placa, lo que resulta en una gran acumulación de escoria.
R: La escoria es más difícil de eliminar cuando consiste en acero fundido no oxidado que se ha vuelto a solidificar y fusionar con el metal base, a menudo debido a que se mueve demasiado rápido o a la falta de presión de oxígeno. Los contaminantes de la superficie, como el óxido o la imprimación, también pueden alterar la química de la escoria, haciéndola más adhesiva y difícil de eliminar.
R: Si el soplete está demasiado cerca, la llama de precalentamiento derrite el borde superior del corte. Si está demasiado lejos, la corriente de oxígeno cortante pierde velocidad y se expande antes de entrar en la ranura. Esta pérdida de energía cinética evita que la corriente expulse la escoria hacia el fondo, lo que genera una gran cantidad de escoria.
R: Utilice siempre limpiadores de puntas especializados y del tamaño correcto proporcionados por el fabricante. Inserte el limpiador directamente hacia adentro y extráigalo sin girarlo agresivamente. Nunca utilice brocas, alambre de soldar ni herramientas improvisadas, ya que rayarán permanentemente el suave latón o cobre interior, arruinando el flujo de gas.
