Los incidentes con oxicombustible representan uno de los puntos de falla de mayor riesgo en la fabricación de metal, donde un mal funcionamiento menor del equipo puede derivar instantáneamente en lesiones graves para el operador o daños catastróficos a las instalaciones. Muchos talleres de fabricación y administradores de sitios confunden "contraproducente" con "flashback", lo que lleva a causas fundamentales mal diagnosticadas, protocolos de seguridad inadecuados y el uso continuo de equipos comprometidos. Tratar una falla sistémica grave como una molestia menor garantiza un accidente futuro. Los operadores a menudo ignoran las señales de advertencia del flujo de gas inverso, asumiendo que un fuerte estallido en la punta del soplete es simplemente parte del trabajo.
Mitigar estos peligros requiere una comprensión técnica de la dinámica de la combustión, procedimientos operativos rigurosos y la adquisición estratégica de dispositivos de seguridad certificados. Esta guía desglosa la mecánica del retroceso de llama y el retroceso de llama, las causas fundamentales del flujo inverso de gas y los criterios para evaluar los sopletes de corte, las boquillas y los supresores de retroceso de llama para garantizar la seguridad operativa y el cumplimiento.
Distintos niveles de amenaza: un retroceso es un evento de combustión localizado en la boquilla de corte, mientras que un retroceso es una falla sistémica crítica en la que la llama viaja aguas arriba hacia las mangueras o cilindros.
Catalizadores primarios: la mayoría de los retrocesos se desencadenan por el flujo inverso de gas causado por ajustes de presión inadecuados, boquillas de corte bloqueadas o juntas tóricas degradadas dentro del soplete de corte.
Mandatos de equipo: Depender únicamente de las válvulas de retención no es suficiente para prevenir el retroceso de llama; Para extinguir llamas inversas son obligatorios dispositivos antirretroceso de llama integrados o adicionales que contengan filtros de metal sinterizado.
Compensaciones operativas: La instalación de supresores de seguridad introduce caídas de presión (restricción de flujo) que deben calcularse y compensarse para mantener un rendimiento de corte óptimo sin comprometer la seguridad.
Es necesario establecer definiciones claras para obtener informes de peligros y evaluación de equipos precisos. Cuando los operadores no pueden distinguir entre un evento de combustión localizado y una falla sistémica, no pueden tomar las acciones correctivas apropiadas. La terminología adecuada impulsa respuestas de seguridad adecuadas. Debemos aislar la mecánica de cada evento para comprender el nivel exacto de amenaza que presentan para el operador y la instalación.
Un contraataque es un retroceso momentáneo de la llama hacia la boquilla de corte , generalmente acompañado de un fuerte 'pop' o 'bang'. Esto sucede cuando la velocidad de la mezcla de gas en llamas cae por debajo de la velocidad de combustión de la llama. Básicamente, la llama arde hacia atrás hacia la punta en busca del gas mezclado no quemado. En un contraataque estándar, el evento es instantáneo.
Durante este breve evento, la llama se extingue por completo o se vuelve a encender en la punta de la boquilla sin viajar más hacia arriba en el cuerpo del soplete. El operador siente una ligera sacudida física a través del mango y el proceso de corte se interrumpe momentáneamente. Si bien un solo petardeo rara vez causa daños catastróficos al equipo, sirve como indicador de advertencia.
Si bien son menos peligrosos que un flashback completo, los retrocesos frecuentes indican problemas operativos o de equipos subyacentes que requieren atención inmediata. Ignorar los repetidos sonidos de estallido conduce a un desgaste acelerado en las superficies internas de asiento del cabezal de la antorcha. Cada retroceso deposita una capa microscópica de hollín de carbón dentro de la boquilla, lo que eventualmente altera la dinámica del flujo y aumenta la probabilidad de una falla de combustión más grave.
Un contraataque sostenido es una condición en la que la llama continúa ardiendo dentro del cuerpo del soplete de corte o del mezclador. Puede identificar fácilmente esta falla mediante un silbido distintivo, un silbido o un chirrido agudo. A diferencia de un estallido momentáneo, la llama se ha anclado dentro de la cámara de mezcla y está consumiendo activamente los componentes de latón desde adentro hacia afuera. La temperatura del cuerpo del soplete aumentará rápidamente.
Los riesgos físicos inmediatos de un retroceso sostenido son extremos. La rápida acumulación de calor puede derretir los componentes internos del soplete de corte en cuestión de segundos. La fuerte deposición interna de carbono arruina los canales de mezcla de gases. Si el operador no apaga el sistema inmediatamente, el fuego interno puede derretirse a través de las paredes del soplete, causando quemaduras graves en las manos, o pasar a un retroceso total que se propaga por las mangueras.
Es obligatorio ejecutar un protocolo de apagado de emergencia preciso cuando se escucha el silbido de un incendio sostenido. Siga estos pasos exactos para neutralizar la amenaza:
Cierre la válvula de oxígeno de la antorcha inmediatamente. Esto mata de hambre la llama interna de su oxidante, deteniendo el intenso proceso de combustión.
Cierre la válvula de gas combustible en el soplete para asegurar el suministro de gas combustible.
Cierre las válvulas de los cilindros tanto para oxígeno como para gas combustible.
Deje que la antorcha se enfríe por completo. No intente apagar un soplete caliente en agua, ya que una rápida contracción térmica puede deformar las superficies internas de asiento de latón.
Inspeccione el soplete y la boquilla para detectar derretimiento interno o acumulación pesada de carbón antes de volver a poner el equipo en servicio.
Un flashback es el peligro más grave del oxicombustible. En este escenario, la llama pasa por la cámara de mezcla, aguas arriba a través de las mangueras y potencialmente hacia los reguladores y cilindros a velocidades supersónicas. Este ya no es un incendio localizado; es una explosión sistémica que atraviesa la infraestructura de suministro de gas. El frente de llamas se mueve más rápido que el tiempo de reacción humana, lo que hace imposible la intervención manual una vez que comienza el evento.
La mecánica de un flashback depende completamente del flujo inverso de gas. Esto ocurre cuando el gas a alta presión se abre paso hacia la línea de gas a menor presión. Por ejemplo, si la presión del cilindro de oxígeno es significativamente mayor que la presión del gas combustible y una obstrucción bloquea la salida de la boquilla, el oxígeno retrocederá hacia la manguera de combustible. Esto crea un ambiente de mezcla de gases altamente combustible aguas arriba en las mangueras mucho antes de que se introduzca cualquier fuente de ignición.
No se puede subestimar el peligro de una mezcla inflamable aguas arriba. Cuando el gas combustible y el oxígeno se mezclan dentro de la línea, la propia manguera se convierte en una bomba casera potencialmente explosiva. Una vez que un petardo proporciona la fuente de ignición, la llama sube por la manguera de gas mezclado, rompe la goma, arroja metralla y potencialmente detona los reguladores de presión o los propios cilindros. Prevenir el flujo inverso es la única forma de evitar un retroceso.
Es necesario comprender las fallas mecánicas y operativas que conducen al flujo inverso para auditar los procesos actuales de corte de gas . Los flashbacks no ocurren espontáneamente; son el resultado directo de condiciones físicas específicas que los operadores pueden medir, monitorear y corregir. Al analizar las causas fundamentales, los gerentes de fabricación pueden implementar programas específicos de capacitación y mantenimiento.
Hacer morir de hambre a la punta de corte es el principal factor de retroceso de la llama. Utilizar presiones de gas combustible u oxígeno demasiado bajas para el tamaño de boquilla específico permite que la velocidad de combustión de la llama exceda la velocidad del flujo de gas. La llama arde naturalmente hacia la fuente del combustible. Si el gas no sale de la punta lo suficientemente rápido, la llama tira hacia adentro. Los operadores a menudo reducen la presión para ahorrar gas, creando sin darse cuenta un ambiente de combustión altamente peligroso.
Las presiones desiguales crean las condiciones exactas necesarias para el flujo inverso. Una caída repentina en la presión de la línea de combustible, a menudo causada por un cilindro vacío, una manguera retorcida o un regulador que funciona mal, permite que el oxígeno a alta presión regrese a la manguera de combustible. Por el contrario, una baja presión de oxígeno puede provocar un retroceso bajo una carga de corte intensa. El sistema se basa en un delicado equilibrio de presión hacia adelante; alterar ese equilibrio obliga a los gases a mezclarse en zonas no autorizadas.
Los ajustes de presión siempre deben coincidir con las especificaciones del fabricante para el espesor exacto del metal que se corta y el tamaño específico de la boquilla instalada. Adivinar los ajustes de presión basándose en las características visuales de la llama es una práctica peligrosa que con frecuencia conduce a la falta de punta y posteriores efectos contraproducentes.
Los bloqueos físicos en el punto de salida de la antorcha obligan a los gases a encontrar una ruta alternativa. La acumulación de escoria, salpicaduras u hollín frecuentemente bloquea los orificios de precalentamiento o el chorro de oxígeno de corte central de la boquilla. Cuando el camino de salida se estrecha, se acumula contrapresión dentro del cabezal del soplete. Esta contrapresión supera fácilmente el flujo directo de la línea de gas de baja presión, iniciando el flujo inverso.
El cierre de la punta de la antorcha es un error operativo común que garantiza una contrapresión inmediata. Esto ocurre cuando el operador toca físicamente la pieza de trabajo con la punta de corte, sellando completamente el orificio de salida. Los gases mezclados no tienen adónde ir más que hacia atrás. El gas de mayor presión fuerza instantáneamente al gas de menor presión a bajar por su propia manguera, creando una mezcla volátil que se enciende en el momento en que el operador retira el soplete de la placa.
Un camino de salida bloqueado obliga a los gases mezclados a buscar el camino de menor resistencia. Si la presión de oxígeno se establece en 40 PSI y el combustible en 5 PSI, una punta bloqueada impulsará inmediatamente oxígeno hacia la línea de combustible. Además, el uso de superficies de asiento de boquilla dañadas, deformadas o desgastadas altera la dinámica de flujo de gas diseñada. Los rayones en el cono de latón de la boquilla permiten que los gases pasen por alto la cámara de mezcla y se mezclen dentro del cabezal del soplete, creando fugas internas que pasan por alto los controles de seguridad estándar.
Sostener el soplete de corte demasiado cerca de la pieza de trabajo o en un ángulo incorrecto obstruye físicamente el flujo de gas y provoca un retroceso. La llama necesita espacio para expandirse y consumir oxígeno y combustible. Abarrotar la piscina cortada hace que las llamas de precalentamiento reboten contra la cara de la boquilla, sobrecalentando la punta de cobre y aumentando la probabilidad de un retroceso sostenido. La distancia de separación adecuada es fundamental para mantener la velocidad de avance del gas.
Si no se purgan adecuadamente las mangueras antes del encendido, queda una mezcla volátil preexistente de aire, oxígeno y gas combustible en las líneas. Cuando un operador abre las válvulas del cilindro, los gases empujan el aire atmosférico que queda en las mangueras hacia el soplete. Si el operador enciende una chispa antes de lavar completamente las líneas con gas puro, el encendido inicial puede retroceder a través de la mezcla impura. La purga es un paso no negociable en el proceso de configuración.
Los factores de desgaste interno comprometen silenciosamente la seguridad del equipo. Las juntas tóricas degradadas, las superficies de asiento rayadas y las válvulas de control desgastadas dentro del soplete permiten una mezcla involuntaria de gases. Con el tiempo, el constante ajuste y aflojamiento de la boquilla desgasta los asientos de latón. Una vez que estos asientos pierden su sello perfecto, el oxígeno puede filtrarse hacia el conducto de combustible dentro del cuerpo del soplete, creando una mezcla explosiva localizada que se enciende durante el siguiente corte.
La degradación del equipo externo también juega un papel importante en las caídas de presión. Las mangueras retorcidas, aplastadas o degradadas restringen el volumen de flujo. Una manguera que se ve bien por fuera puede tener delaminación interna, donde las aletas de goma bloquean el flujo de gas. Estas restricciones ocultas provocan la inanición de la punta, lo que reduce la velocidad de avance del gas e invita a la llama a quemarse hacia atrás en el sistema.

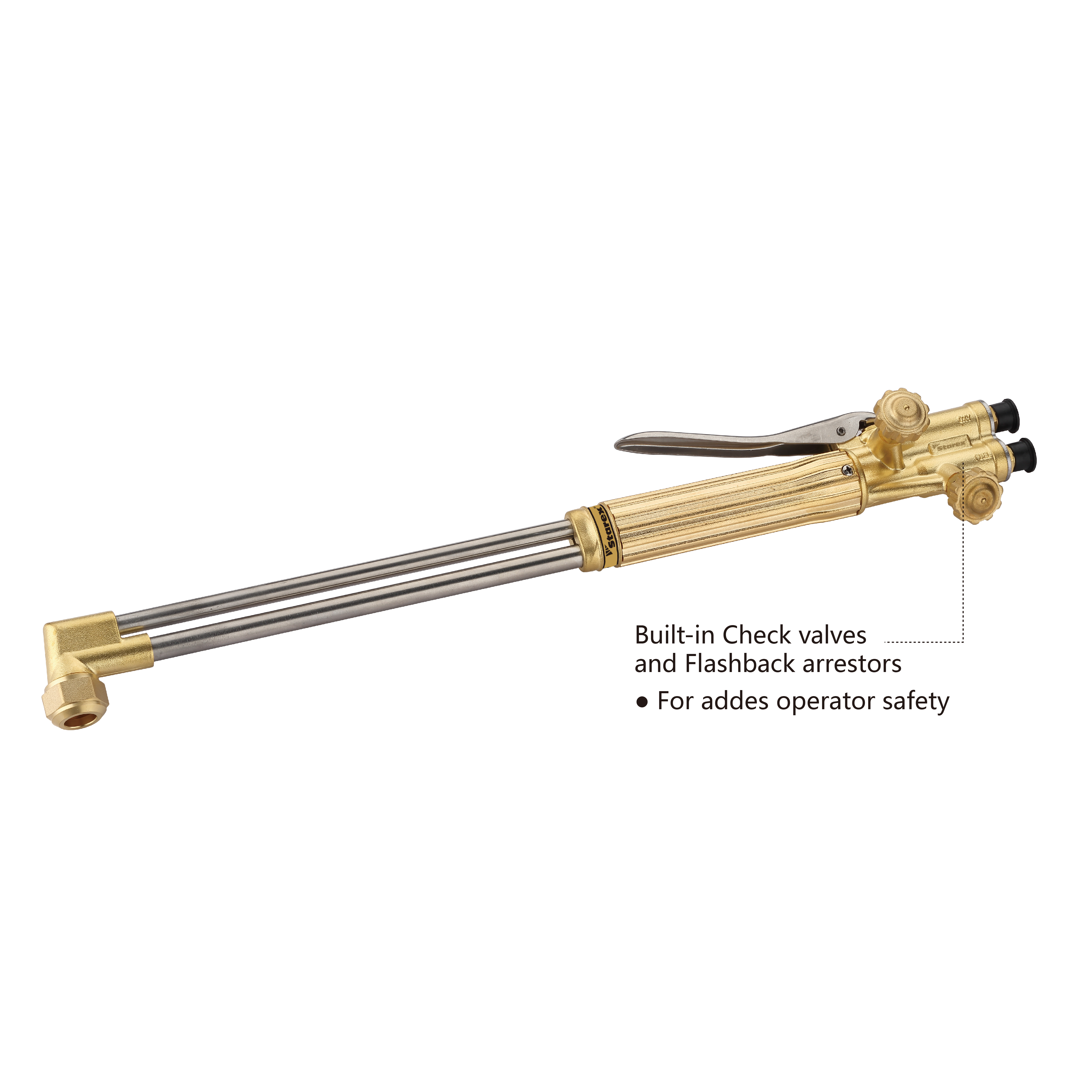

Evaluar el hardware necesario para diseñar los riesgos de retroceso y retroceso requiere una comprensión estricta de lo que realmente hace cada dispositivo de seguridad. Depender de equipos de seguridad obsoletos o mal entendidos proporciona una falsa sensación de seguridad. Las instalaciones deben actualizar su hardware basándose en principios mecánicos probados en lugar de una protección supuesta.
El error fatal más común en la configuración de equipos de gas es confundir las válvulas de retención con los supresores de retroceso de llama. Las válvulas de retención (válvulas antirretorno) solo impiden el flujo inverso del gas. Utilizan una simple aleta accionada por resorte que se cierra cuando se produce contrapresión. Sin embargo, no pueden detener una llama que ya se ha encendido río arriba. Si un retroceso pasa por alto la cámara de mezcla, una válvula de retención simplemente se derretirá, permitiendo que la explosión continúe hacia el cilindro.
Los verdaderos supresores de retroceso de llama contienen mecanismos internos específicos diseñados para apagar las llamas. El componente central es un elemento de acero inoxidable sinterizado. Este filtro de metal poroso permite que el gas fluya, pero obliga a cualquier llama inversa a dividirse en canales microscópicos. La enorme superficie del metal sinterizado absorbe rápidamente el calor de la llama, enfriándola por debajo de su temperatura de ignición y extinguiéndola instantáneamente. Los supresores también incluyen válvulas de retención incorporadas para detener el flujo inverso de gas que provocó el evento.
Al evaluar los supresores de retroceso de llama, busque características avanzadas como válvulas de corte térmico. Estas válvulas contienen un resorte que se mantiene abierto mediante un eslabón fusible. Si un retroceso sostenido calienta el supresor a una temperatura crítica (generalmente alrededor de 200 °F a 220 °F), el enlace se derrite y la válvula se cierra de golpe permanentemente, cortando todo el flujo de gas antes de que el calor pueda llegar a la manguera. Las válvulas de corte sensibles a la presión también brindan seguridad adicional al cerrarse durante picos repentinos de contrapresión.
Dispositivo de seguridad | Función primaria | ¿Detiene el flujo inverso de gas? | ¿Apaga la llama inversa? | ¿Capacidad de corte térmico? |
|---|---|---|---|---|
Válvula de retención estándar | Evita que el gas fluya hacia atrás hacia las mangueras. | Sí | No | No |
Supresor de flashback básico | Apaga la llama y detiene el flujo inverso. | Sí | Sí (mediante filtro sinterizado) | No |
Supresor de flashback avanzado | Apaga la llama, detiene el flujo y se apaga bajo calor extremo. | Sí | Sí | Sí (a través de enlace fusible) |
Evalúe los diseños de antorchas en función del lugar donde realmente se mezclan los gases. Los sopletes de mezcla de puntas aíslan el oxígeno y los gases combustibles en tubos separados hasta la boquilla de corte. Los gases sólo se mezclan una vez que entran en la punta. Este diseño reduce significativamente el volumen de gas premezclado que puede encenderse durante un retroceso. Si se produce un retroceso en un soplete de mezcla de punta, el volumen explosivo se limita a los pequeños canales de la boquilla, minimizando el daño.
Por el contrario, los diseños de mezcla de soplete o de mezcla de inyector mezclan los gases en una cámara de mezcla ubicada en el mango o los tubos del soplete. Esto crea un mayor volumen de mezcla de gases volátiles dentro de la mano del operador. Si bien los sopletes inyectores son excelentes para gases combustibles a baja presión, requieren un mantenimiento estricto para evitar explosiones internas.
Evaluar los materiales y la calidad de mecanizado de la antorcha. La construcción de latón macizo y acero inoxidable resiste el choque térmico de los efectos contraproducentes mejor que las aleaciones más baratas. La precisión del mecanizado interno determina qué tan bien sellan las válvulas y con qué precisión fluyen los gases. Las roscas internas mal mecanizadas permiten la contaminación cruzada de gases con el tiempo, lo que genera un comportamiento de llama impredecible y mayores riesgos de retroceso.
Los riesgos de utilizar consumibles baratos del mercado de accesorios superan con creces los ahorros de costos iniciales. Las boquillas de corte OEM están mecanizadas con tolerancias exactas para coincidir con los ángulos de asiento específicos del cabezal de la antorcha. El cono de latón de la boquilla debe encajar perfectamente con el asiento interno del soplete para mantener el oxígeno a alta presión completamente aislado del gas combustible a baja presión hasta que llegue a la zona de mezcla designada.
Las boquillas no originales mal colocadas permiten que los gases eviten los canales previstos. Si el ángulo del asiento está desviado aunque sea una fracción de grado, el oxígeno a alta presión se filtrará a través del asiento y se abrirá paso hacia el conducto de gas combustible dentro del cabezal del soplete. Esto crea una fuga interna inmediata y un enorme riesgo de retroceso en el momento en que se enciende la antorcha. Verifique siempre que la marca de la boquilla coincida con la marca de la antorcha para garantizar una perfecta compatibilidad del asiento.
Equilibrar el cumplimiento de la seguridad con la eficiencia operativa requiere un enfoque estratégico para la gestión de equipos. Agregar dispositivos de seguridad altera la dinámica de flujo del sistema. Los gerentes de fabricación deben tener en cuenta estos cambios para evitar que el propio equipo de seguridad cause la inanición de puntas que debe evitar.
Reconozca la compensación conceptual: los supresores de retroceso restringen inherentemente el flujo de gas. El filtro de acero inoxidable sinterizado que apaga la llama también actúa como barrera física para el gas. Empujar gas a través de poros microscópicos provoca una caída de presión mensurable entre el regulador y la antorcha. Si configura su regulador en 40 PSI, es posible que la antorcha solo reciba 32 PSI después de que el gas pase a través de los supresores y tramos largos de manguera.
Para mitigar esta restricción de flujo, debe calcular la caída de presión a través del supresor y ajustar las presiones de entrega del regulador en consecuencia. Consulte los diagramas de flujo proporcionados por el fabricante del supresor. Si la tabla indica una caída de 5 PSI en el caudal requerido, aumente la presión del regulador en 5 PSI para compensar. Esto garantiza que la boquilla de corte reciba el volumen de flujo correcto, evitando que la punta se quede sin agua, lo que provoca efectos contraproducentes.
Implementar una lista de verificación diaria no negociable para todos los operadores. Antes de abrir cualquier válvula de cilindro, los operadores deben inspeccionar el soplete en busca de daños físicos, verificar el estado de las juntas tóricas visibles en el accesorio de corte y verificar que los tornillos de ajuste del regulador estén retirados. Inspeccione las mangueras en busca de cortes, quemaduras o puntos blandos que indiquen degradación interna. Una inspección visual de dos minutos evita fallas catastróficas.
Detalle el procedimiento de purga independiente y exacto para eliminar los gases mezclados acumulados en las mangueras. Después de configurar las presiones correctas, abra la válvula de oxígeno del soplete durante tres a cinco segundos para lavar la línea con oxígeno puro y luego ciérrela. Luego, abra la válvula de gas combustible durante tres a cinco segundos para limpiar la línea de combustible y luego ciérrela. Nunca purgue ambas líneas simultáneamente. La purga independiente garantiza que no quede ninguna mezcla volátil en las mangueras antes de encender el encendedor.
Establecer criterios estrictos para el retiro de equipos. Las antorchas que hayan experimentado un retroceso o un retroceso sostenido deben retirarse de servicio inmediatamente. No intente volver a poner en funcionamiento un soplete chamuscado. El intenso calor de un petardo sostenido deforma las superficies internas de los asientos de latón, lo que hace imposible lograr un sello de gas seguro. Las antorchas dañadas deben ser inspeccionadas, reconstruidas o reemplazadas por un técnico certificado.
Recomendar pruebas de rutina de los supresores de retroceso de llama de acuerdo con las especificaciones del fabricante o las normas de seguridad regionales. Los supresores deben someterse a pruebas de flujo, pruebas de funcionamiento de válvulas de retención y pruebas de fugas al menos una vez al año. Con el tiempo, el filtro sinterizado puede obstruirse con residuos microscópicos de los cilindros de gas, lo que restringe aún más el flujo. Si un supresor no pasa la prueba de flujo, deséchelo. Nunca intente limpiar o reconstruir un supresor de retroceso de llama sellado.
Los retrocesos y retrocesos son resultados predecibles de desequilibrios de presión, degradación del equipo o fallas de procedimiento durante el corte de gas. Al comprender la física del flujo inverso de gas y la mecánica de la regresión de la llama, los operadores pueden identificar las señales de advertencia antes de que ocurra una falla catastrófica. Actualizar los equipos y hacer cumplir estrictos protocolos operativos son los únicos métodos probados para eliminar estos peligros del piso de fabricación.
Tome las siguientes acciones inmediatas para proteger sus operaciones:
Lleve a cabo una auditoría inmediata de todas las estaciones de oxicombustible para garantizar que se instalen supresores de retroceso de llama certificados tanto en el regulador como en los extremos del soplete, cuando corresponda.
Reemplace cualquier boquilla de corte de repuesto dañada, muy carbonizada o que no coincida con consumibles certificados por OEM.
Calcule la caída de presión en sus supresores de retroceso de llama específicos y recalibre las presiones de entrega de su regulador para evitar la falta de punta.
Haga cumplir estrictos protocolos de purga independientes previos al turno para las líneas de oxígeno y gas combustible antes de que se introduzca cualquier fuente de ignición.
Retire del servicio todos los sopletes de corte que hayan experimentado un retroceso sostenido hasta que sean evaluados por un técnico de reparación certificado.
R: Cierre inmediatamente la válvula de oxígeno del soplete para apagar el fuego interno de su acelerador, seguido de la válvula de gas combustible. Deje que el soplete se enfríe e inspeccione la boquilla de corte en busca de obstrucciones o daños en el asiento antes de volver a encenderlo.
R: Depende de la gravedad del evento y del tipo de supresor. Los supresores básicos pueden verse comprometidos por el calor y requerir reemplazo, mientras que aquellos con válvulas de presión reajustables pueden ser reutilizables después de pruebas profesionales. En caso de duda, reemplácelo.
R: Los estallidos repetidos generalmente son causados por una presión de oxígeno o combustible demasiado baja, una boquilla de corte sucia o dañada, el cierre de la punta del soplete por tocar el metal o por sostener la punta demasiado cerca de la superficie del metal.
R: Para máxima seguridad, las normas de seguridad suelen recomendar supresores en ambos extremos. Los supresores montados en la antorcha detienen la llama antes de que entre en la manguera, mientras que los supresores montados en el regulador protegen los cilindros si la manguera misma se ve comprometida.
R: Las boquillas de corte deben reemplazarse cuando los orificios se deforman visiblemente, cuando las agujas de limpieza ya no despejan fácilmente los conductos o si la superficie del asiento muestra signos de desgaste, acumulación de carbón o rayaduras.
R: El flujo inverso ocurre cuando una línea de gas pierde presión debido a un cilindro vacío, una manguera restringida o un bloqueo, y el gas de mayor presión de la otra línea se abre paso a través del mezclador y hacia la manguera de menor presión.
